Командно-контролни центар

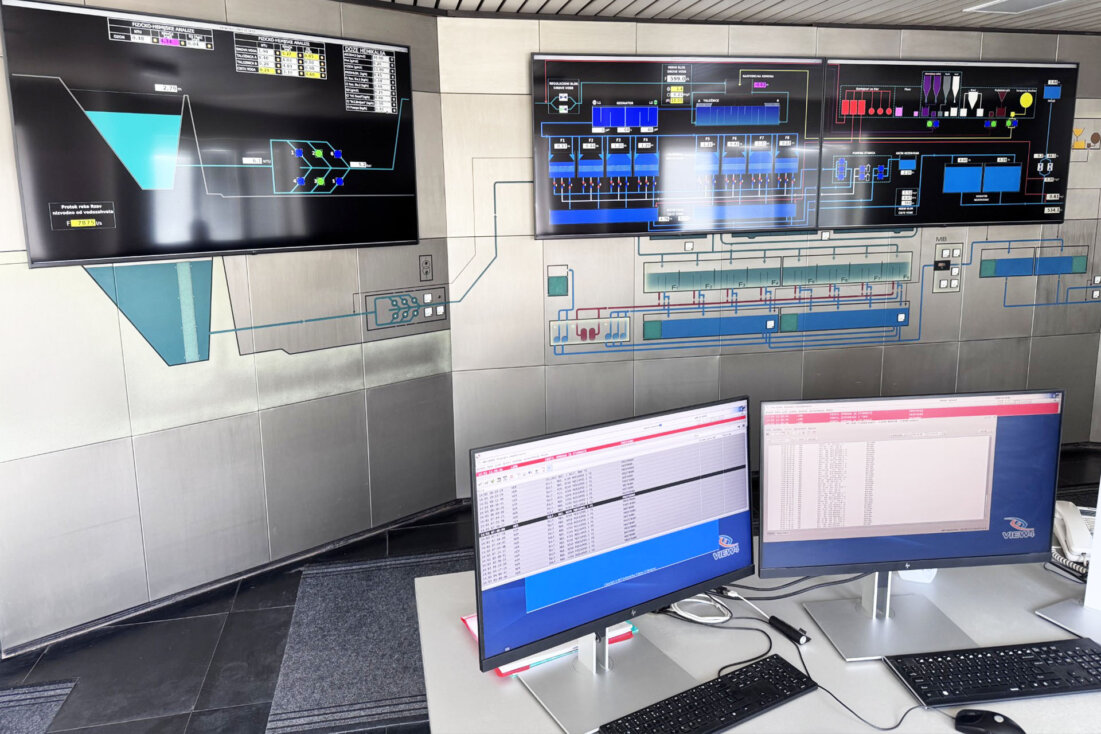

Командно-контролни центар (ККЦ)
Управљање технолошким процесом и дистрибуцијом воде обавља се из командно-контролног центра (ККЦ) смештеног у фабрици воде у Ариљу.
Сложеност система
- Процес је сложен јер су извршни технолошки органи (пумпе, затварачи, погонски мотори) распоређени широм постројења.
- У систему дистрибуције постоје витални објекти (водозахват, пумпне станице, мерно-регулациони блокови, хлорне станице итд.) распоређени од Ариља до Горњег Милановца.
- Ове околности чине управљачки систем врло сложеним и одговорним.
Даљинска контрола и управљање
- Примењени су PLC контролери (програмабилни логички контролери) и подстанице којима се управља целим системом.
- Граница система даљинског управљања завршава се на прикључним градским резервоарима.
- У ККЦ стижу информације у облику телемерења, индикација, сигнализација, аларма и усмених извештаја из погона.
Мерења и контрола
Континуално се врше мерења и архивирање у меморију:
- протицаја и притиска на кључним местима,
- нивоа и мутноће воде,
- резидуалног хлора, pH вредности, концентрације флуора у чистој води.
Комуникација
Информације се преносе до ККЦ-а:
- кабловским везама,
- телефонским линијама,
- радио-везама преко репетитора на планини Овчар.
SCADA систем
- SCADA софтвер инсталиран на 2 сервера и више радних станица врши аквизицију података и надзор свих целина преко PLC уређаја.
- Производјач SCADA система и PLC-ова: Институт „Михајло Пупин“ – Аутоматика, Београд.
Резервно напајање
За случај испада напонске мреже, предвиђен је дизел агрегат који обезбеђује континуитет рада система.
